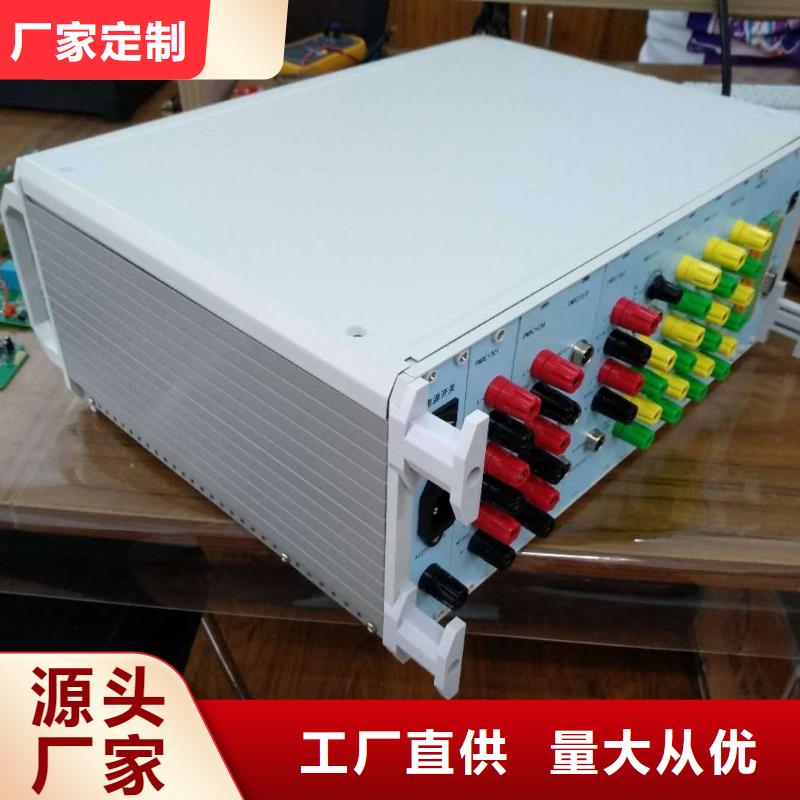

六安录波仪模拟量曲线的颜色，与窗口右侧光标实时值的颜色一致。开关量从下向上依次排列，坐标系右侧的“∠xxxx”标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。开关量状态的正确显示依赖于“外接逻辑”的正确设置，请参见“设置/开关通道”。按“Tab”键，切换画面操作组，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。9.2.1.放大/缩小方向键 →： 放大时间轴，波形横向压缩。方向键 ←： 缩小时间轴，波形横向展开。方向键 ↑： 放大纵轴（标幺值轴），波形纵向压缩。方向键 ↓： 缩小纵轴（标幺值轴），波形纵向展开。9.2.2.移动方向键 →： 只有在暂停状态下有效，波形向左移动。方向键 ←： 只有在暂停状态下有效，波形向右移动。方向键 ↑： 纵轴零点上移，波形向上移动。方向键 ↓： 纵轴零点下移，波形向下移动。9.2.3.光标1、光标2方向键 →： 光标右移方向键 ←： 光标左移如果录波仪当前的采样频率为100kHz，且与“电气试验”联机，则不支持实时波形功能。如果先进入了实时波形画面，再与电气试验联机，则会自动退出到常量列表画面。9.2.4.显示参量选择按F3键打开参量选择对话框，选择在画面上显示的参量。按F1键切换选中的参量。按Tab键在列表框间切换输入焦点。

六安录波仪故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有 段、第二段的长度和第二段记录频率）。Fw1：波形 段记录频率，使用当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用当前采样频率。TH-608CDM便携式故障录波器采用循环方式管理故障记录。故障启动后， 本地机生成一个新的记录，如果此时存储空间不足， 本地机会删除旧的一个故障记录，然后保存新记录。TH-608CDM便携式故障录波器本地机能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定。3.1.2 长时记录长时记录能够连续不间断地对所有通道进行稳态记录，模拟有效值记录间隔20ms～10s，模拟量波形的记录频率1～10kHz，开关量通道的状态可设置。装置可设置保存长时记录数据的记录天数，具体天数参照记录文件的所占内存及总内存量的算法，由用户参照后自主设定，记录列表每次加载到仪器存储器上的容量不超过500MB。长时记录每5分钟形成一个长时记录文件，文件名默认的格式为“试验地点-日期 时间-长时记录.ltr”，用户也可以自定义文件名。 记录所有模拟通道的模拟量有效值和所有开关量通道的状态值，带有 时标。该记录功能可以投入或退出。详见“5.6 长时记录”。3.2模拟量启动参数运行中，TH-608CDM便携式故障录波器监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：3.2.1 突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），CDM3204将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即 不把缓变的模拟量有效值变化认作突变。
